老黄讲干式第48期: 远红外顶地高效辐射板在辐射空调五恒系统中的应用价值

   日期:2022-08-19
核心提示:辐射空调作为空调行业舒适度最高的空调系统,其技术含量是舒适家居行业公认的空调天花板,多年来,在以朗诗地产为首的高科技住宅
  辐射空调作为空调行业舒适度最高的空调系统,其技术含量是舒适家居行业公认的空调天花板,多年来,在以朗诗地产为首的高科技住宅推动下,小区集中式毛细管辐射空调五恒系统可谓是深得人心,舒适度高在精装房分项满意度调查中一直高居榜首,但分户式五恒系统因采用的低水温变水温控制过于复杂,系统稳定性较差一直在遭市场诟病,如何提高分户式五恒系统的安全稳定性已迫在眉睫。本文重点分享如何提高辐射末端能力来简化优化辐射空调系统,从而大幅提高分户式五恒系统的安全稳定性。

一、提高供冷末端辐射强度的技术路径

1、辐射供冷量的计算公式:依据清华大学刘晓华教授《辐射地板供冷量及表面温度分布的简化计算方法》中供冷量计算公式:Q冷=(Ta-Tm)*λ*S/L (Ta-房间温度,Tm-进回水平均温度,λ-传热系数,S-供冷表面积,L-介质厚度)

可以看出:辐射供冷量大小与辐射面的铺设面积和均热层传热系数成双重正比关系,与介质厚度成反比,即辐射板均热层的导热率和铺设面积越大,末端辐射强度就越高,相同水温下的房间温度就越低,换言之,达到相同室温所需的供冷水温就越高;相反则需要更低水温的辐射供冷,这就是目前分户式毛细管和普通辐射板的技术瓶颈!

2、室内温湿度与露点的数据关系

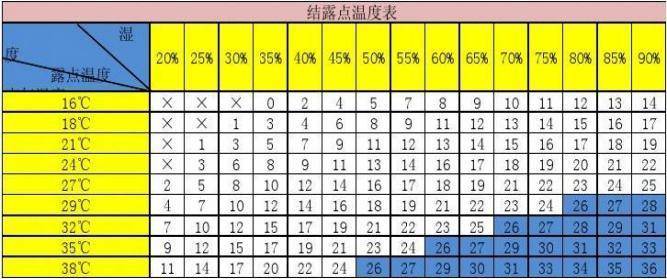

根据室内结露点温度表,可得出:在相同湿度下,房间温度越低则露点温度越低,即末端的供冷量越大,系统本身的抗结露能力就越强!

重要结论:提高末端的辐射强度是降低辐射空调结露风险的有效措施!

3、提高末端辐射强度的3种技术路径

路径1:提高末端均热层的导热率和保温层性能—全铝板干式辐射模块

路径2:提高辐射末端的有效铺设面积—顶面和地面100%满铺并采用13管高抗压辐射模块

路径3:采用发射率0.83以上的远红外新材料辅助—法向发射率0.87的远红外干式辐射模块

二、现有辐射末端存在的技术不足和系统风险

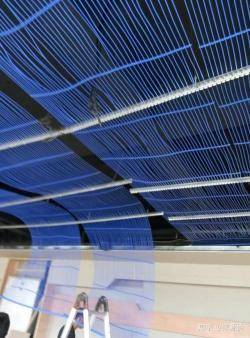

1、毛细管末端供冷量小需要加强保温与控制:采用2cm厚保温板+外径Dn5毛细管网+石膏喷浆湿法施工,石膏导热率很低接近木材,顶棚毛细管石膏末端在16℃水温的单位供冷量仅50W左右,毛细管网干挂在吊顶内,与空气接触其供冷量更小,地面不能铺设毛细管,需要加强围护结构门窗保温,并通过新风除湿系统分摊冷量,低水温辐射供冷,必须采用精确的变水温控制,否则室内结露霉变风险较大,且严禁开门窗;分户式辐射空调往往因墙体保温改造不达标而加大结露风险!

2、吊顶辐射板的实铺面积较小也需要强化保温与控制:吊顶辐射板采用2.5cm厚沟槽保温板+铝板均热层+石膏板干法复合,16℃水温的单位供冷量约80W,但因整体辐射板不能裁切无法顶面满铺,实际能铺设的面积约占顶面80%(有20%左右用盲板代替),实际供冷量也仅60W左右,地面不能铺设辐射板,也需要强化围护结构门窗保温,并通过新风除湿系统分摊冷量,也必须采用低水温的变水温控制系统,否则室内的结露霉变风险也较大,所以,分户式辐射板系统也存在因墙体保温改造不达标而加大结露风险问题!

3、整体辐射板安装接头多存在长期漏水风险:整体辐射板为固定尺寸,每块辐射板上留有2个进出水接头,一套辐射空调系统的顶面有N多个接头,施工风险较大,存在长期的顶面接头渗水隐患,且整体辐射板采用细水管复合,细水管+多接头,系统排气较困难,存在气堵难以调试的风险。

4、低水温的变水温控制要求温控精度高且误操作风险大:50-60W供冷量显然无法满足普通住宅的降温要求,必须通过新风除湿系统供应40W左右冷量,那就必须采用低水温的变水温控制+新风除湿机的联动控制,从主机到水箱、从风盘到混水泵站、再到每路分水器的执行器、还有室内外的温度探头,需要施工人员把每个控制点的接线方式和控制逻辑都熟练操作,需要与新风除湿机的联控准确同步,还需要单独控制除湿机避免过度除湿,这种复杂的多末端多点控制系统,安装时过于依赖施工人员,存在较大的施工管理风险,使用时陡增了业主误操作的失控风险!

5、湿式地暖供冷量小地面结露风险较大:水泥回填层的导热率仅1.28 W/(m.K),受混泥土固化厚度和地板面热阻较大的制约,16℃水温的单位供冷量约20W左右,高水温地面供冷无法有效降温,湿式地暖存在低水温供冷的地面结露风险。

6、湿式地暖供冷存在地板含水量超标霉变隐患:湿式地暖铺地板,末端供冷量较小,需要低水温长时间供冷,水泥回填层会缓慢吸收地暖管外壁的冷凝水和空气中的水份,水泥回填层含水量超标会导致地板变形霉变隐患。

三、顶地远红外高效辐射末端的技术优点和应用价值

顶面采用3cm厚远红外铝板辐射模块+Dn13地暖管+防水石膏板满铺固定,地面采用3.5cm厚防锈铝板干式地暖,实现高性能保温与高强度辐射相结合,将南方普通住宅的室内冷热负荷降至70W左右,配合新风除湿机,可营建舒适的体感并根除结露隐患,系统非常节能,质保期15年寿命期50年以上,可妥善解决分户式辐射空调五恒系统的安全稳定性问题,具体如下:

1.辐射量大可高水温供冷:全铝板均热+远红外辐射,法向发射率高达0.87,径向辐射效率高,可实现20℃以上水温的舒适供冷,和35℃以下水温的舒适供暖,比毛细管辐射供冷水温提高约5℃左右,从根本上消除结露隐患并可开窗换气。

2.末端简单系统稳定性高:远红外辐射板将顶地保温和高效辐射相结合,铝板导热率比水泥石膏提高了180多倍,省去了顶面大量接头和地面水泥回填层,省掉了二次水箱水泵和混水控制,冷热反应快控制精度高,根据各房间温湿度及露点温度直控分水器,系统简单稳定性高,末端质保期15年。

3.铺设面积大可主机直供末端:顶面和地面均可满铺,铺设面积和水容量比毛细管提高了2倍多,相当于管道式水箱,可锁定主机水温直供末端,让辐射系统效率更高;厨房配置干式风盘夏季更凉爽。

4.超薄不占室内层高:顶面4公分辐射板安装在梁上部的房顶面,不占吊顶高度;地面辐射模块厚度仅3.5公分,不用水泥回填,铺地板地砖的总厚度5-7公分,不额外增加地面高度。

5.顶地保温系统节能50%以上:顶地铺设高效辐射板,相当于把房屋顶地和地面做了厚实的保温层,室内冷暖负荷可降低约45W,升温快又可白天关机行为节能,比普通地暖配空调平均节省50%以上。

6.顶地铺设室内隔音效果好:干式保温模块具有良好的减震隔音性能,顶面地面满铺室内隔音效果7.中间无接头无渗水隐患:辐射末端无接头,完全符合国家标准JGJ142-2012要求,每回路辐射管为整根盘管,完全根除了吊顶辐射板中间大量接头的渗水隐患。

8.管径粗水流输配更顺畅:辐射管采用外径13内径10的PE-RT盘管,每回路可盘16平方,相比外径只有5mm、每回路盘只能4平方的毛细管辐射末端,水流输配更合理、循环更顺畅,无气堵隐患,13管打孔对横梁无伤害。

9.高抗压无地板响声和地砖松动隐患:采用250KPa高强度保温板与铝板复合,地面抗压强度高达25吨/平方,可满足任何家居承重,大面积三层联体模块无地板响声无非环保隐患,防锈铝板辐射模块贴地砖抗水泥腐蚀无松动隐患。

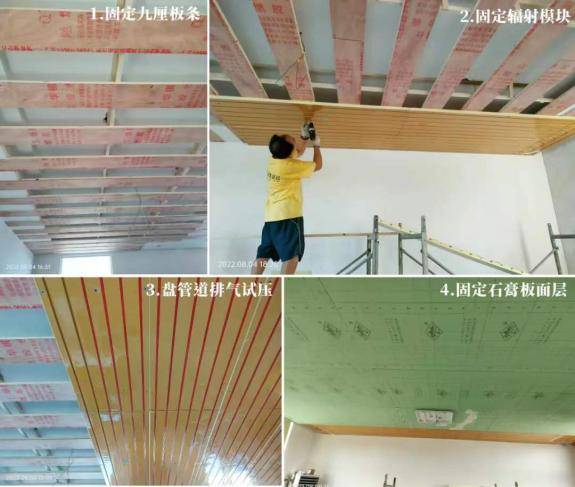

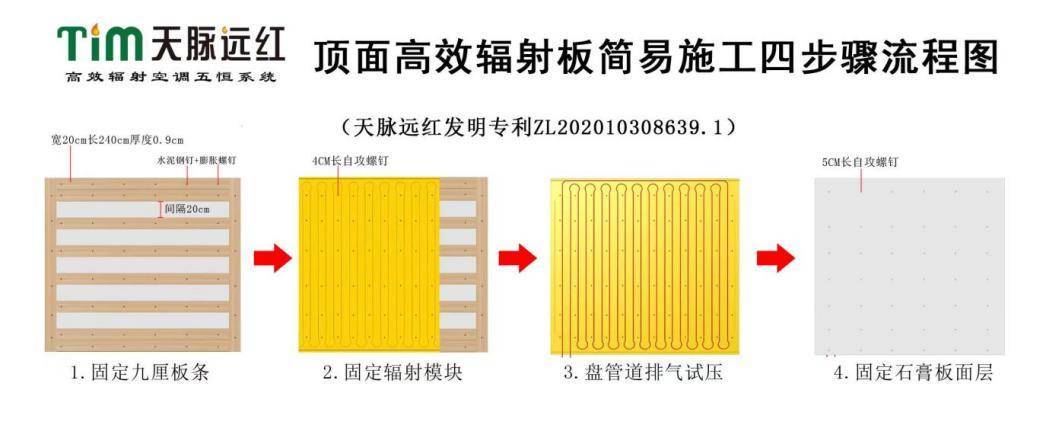

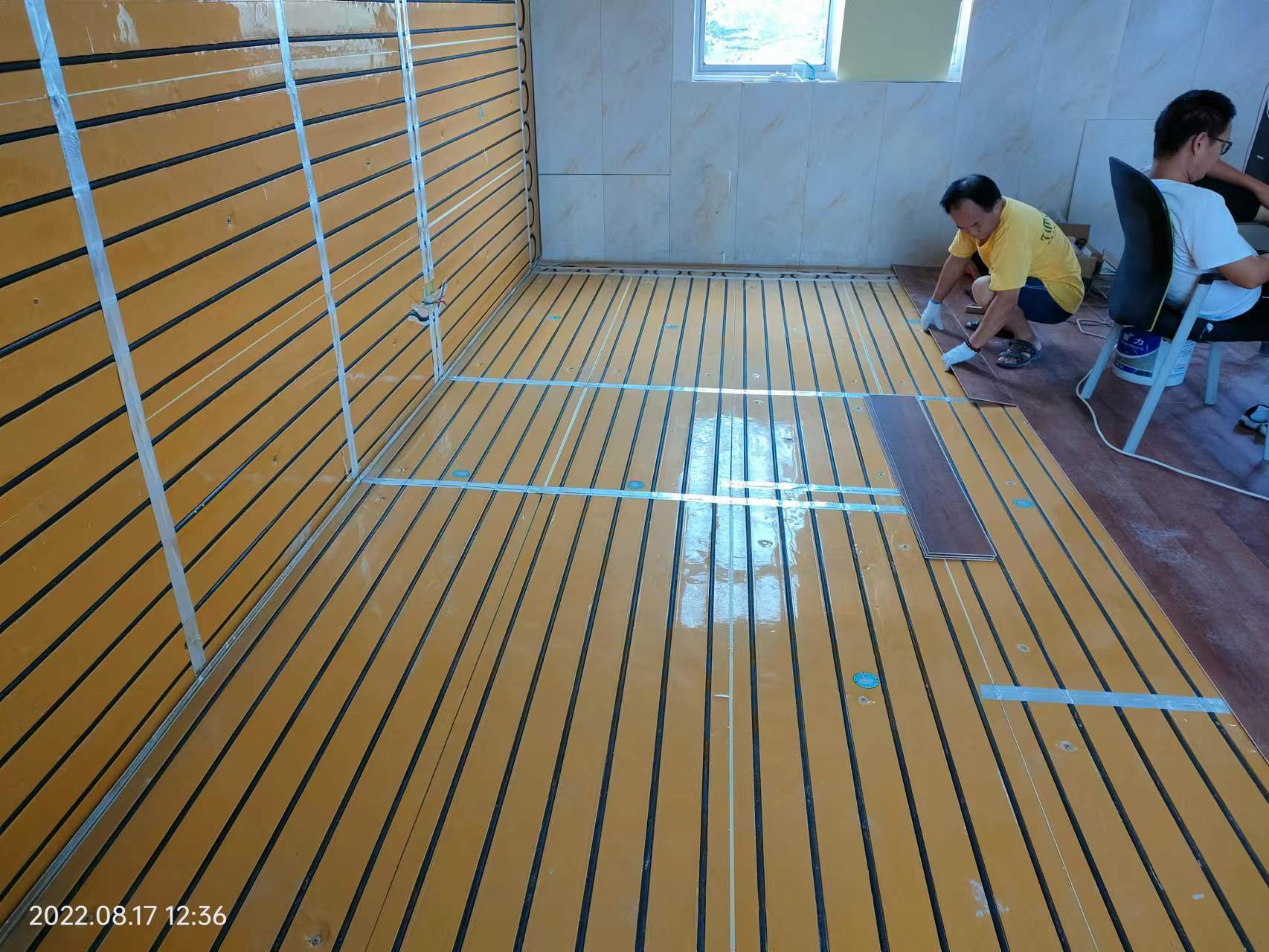

10.模块化施工高效无隐患:顶地辐射板都采用装配式干法施工,顶面采用九厘板自攻螺钉干挂辐射板的固定工艺,地面采用简易施工三步骤铺设工艺,施工效率高且无装修配合隐患。

四.铝板干式地暖末端对地板安全性保护

1.对地板防潮防霉变保护:干式地暖模块采用3.5CM优质保温板,表面直接铺地板,具有优越防潮功能,完全消除了因湿式水泥回填没有干透带来地板返潮隐患,也可避免因卫生间等局部防水失效引起的地板霉变隐患。

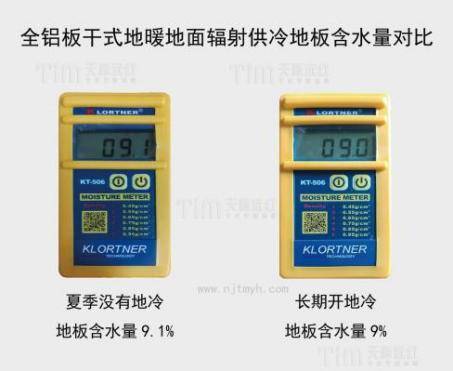

2.夏季辐射供冷对地板含水量超标保护:铝板干式地暖模块在夏季辐射供冷补充时,因其供冷量较大,冷水温度相对较高,配合温控中心可根除地板结露隐患;更重要的是,因地板下没有水泥回填层,可消除水泥层蓄冷含水量超标引起的地板变形霉变隐患!

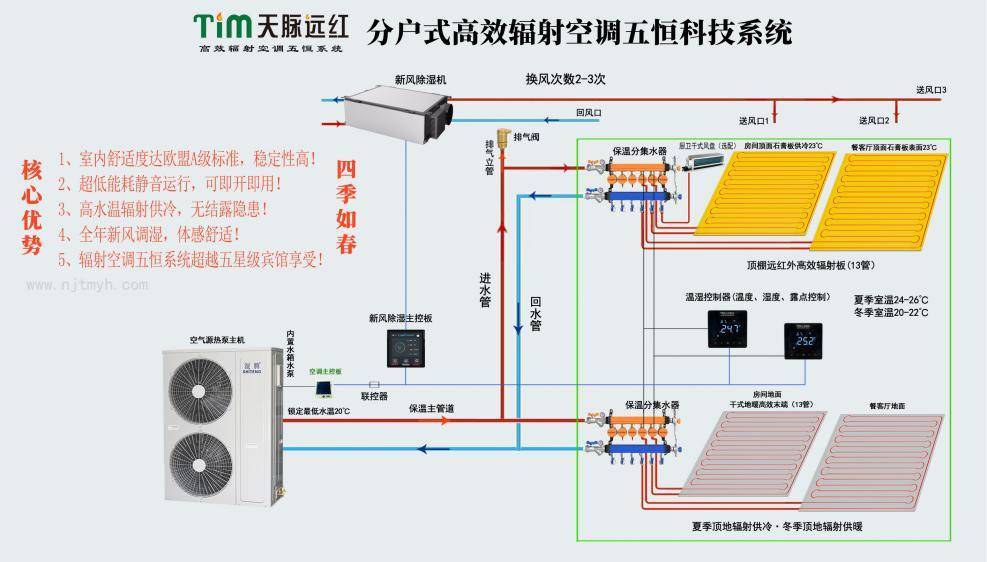

五、分户式高效辐射空调五恒系统施工图

结论1:提高末端辐射强度是降低辐射空调结露风险的有效途径,包括提高铺设面积和均热层材料导热率及发射率。

结论2:远红外高效辐射模块配Dn13管,全铝板均热+远红外径向辐射,将顶地保温和高效辐射相结合,可实现20℃以上高水温供冷,和35℃以下低水温供暖且无结露隐患,配合新风除湿机,可达到舒适的体感温度。

结论3:顶地满铺高效辐射板,可采用露点温控器直控分水器,省掉二次水箱水泵和混水控制,可大幅提高分户式五恒系统的安全稳定性,并可方便实现老房快装五恒系统改造。



文章配图来源网络侵删
