你不可不知的冷暖两联供标准化安装看这里!

   日期:2022-06-20
核心提示:一个个由生能冷暖两联供主机、生能水箱、还有水泵、膨胀罐、压差旁通阀、管道等安装完成的生能户式机组案例,将展厅所呈现的生能

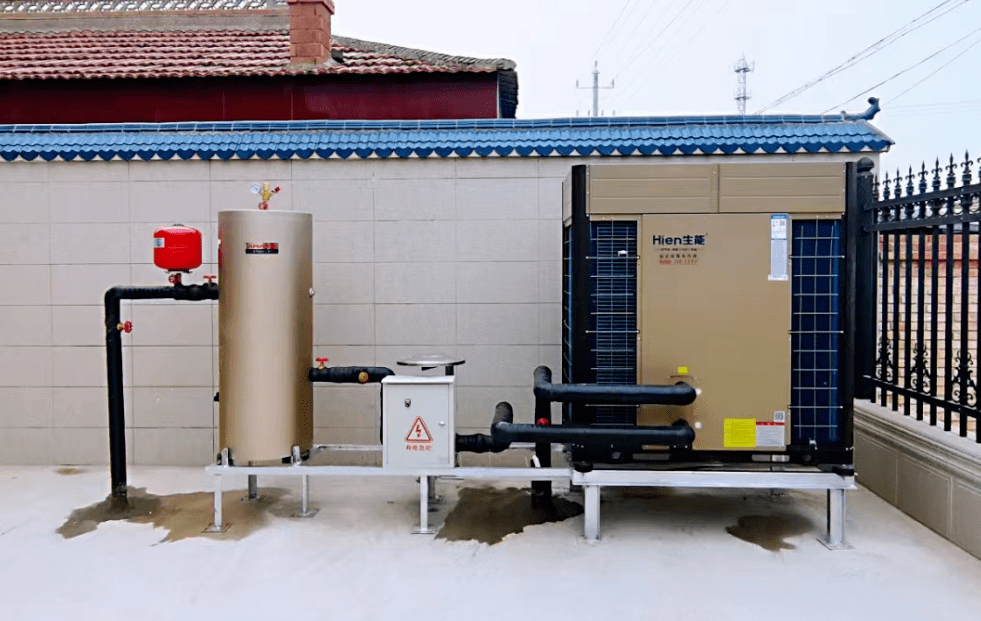

 一个个由生能冷暖两联供主机、生能水箱、还有水泵、膨胀罐、压差旁通阀、管道等安装完成的生能户式机组案例,将展厅所呈现的生能标准化安装在现实中完美展现,相信你也有所见闻。

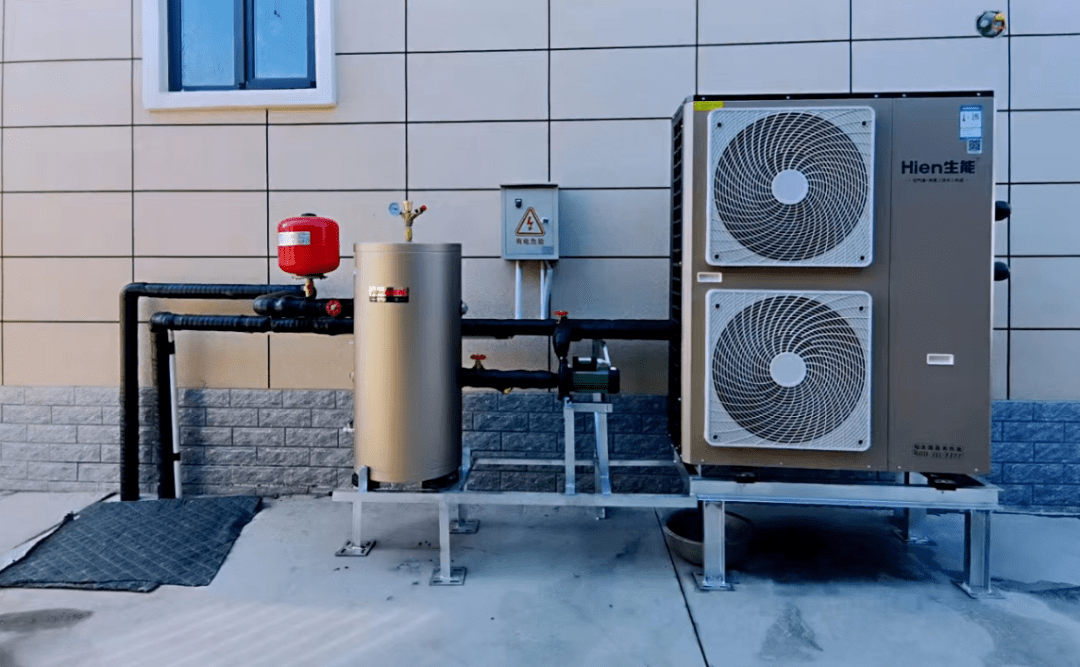

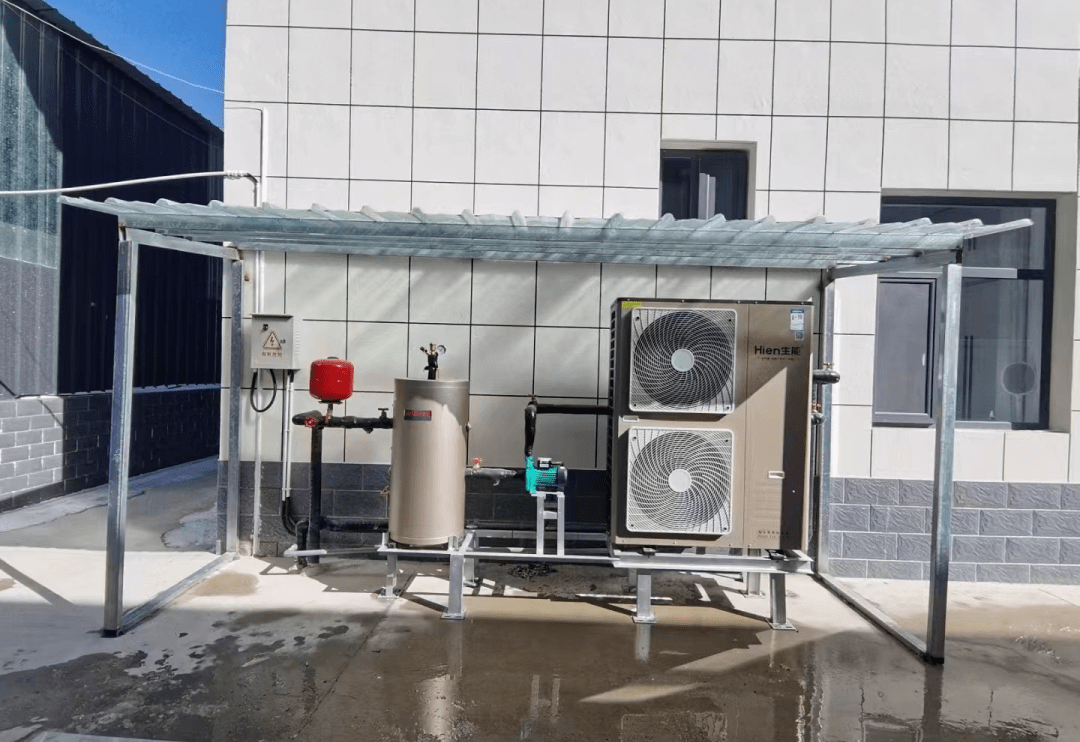

今天小编也收集一波生能空气源热泵冷暖两联供标准化安装案例。

双碳目标下,节能低碳大行其道,同时随着人们生活水平提高,健康舒适意识日益提升。生能空气源热泵冷暖两联供一套系统畅享空调+地暖,满足夏季制冷不干燥和冬季地暖养生采暖两种舒适需求,同时又节能环保,被广泛应用于家庭住所、商业楼宇等各个领域,受到越来越多人的喜欢。

,时长

00:14

生能向来以品质铸就行业典范,在一如既往注重产品品质的同时,注重安装标准化,严谨规范,让用户放心信赖,自己后期也省心。

生能有专业冷暖两联供团队,提供相应技术、监理支持。小编将他们所提供的生能空气源热泵冷暖两联供标准化安装中室外安装部分做如下简要介绍。

01

ENTER

安装前期准备

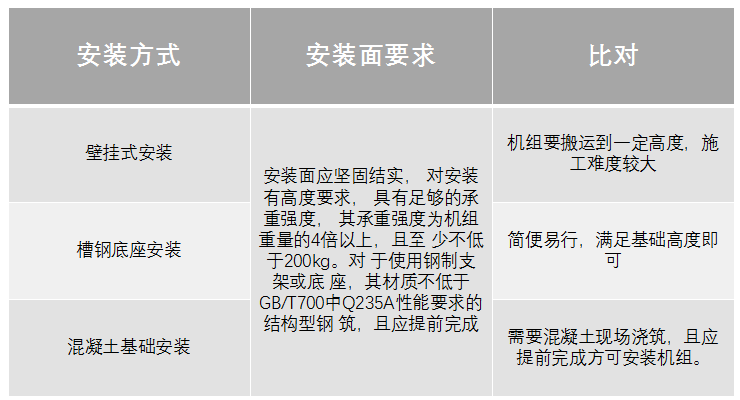

首先准备好物料,确认好机组。然后根据实际现场情况选择壁挂式安装、槽钢底座安装或混凝土基础安装等安装方式。

02

ENTER

安装位置注意事项

1避开易燃气体发生泄漏的地方或有强烈腐蚀气体的环境;

2避开人员容易触及的地方,如果安装在该环境中,则应采取安全防护措施,如加防护栏等;

3 选择便于维护、检修的地方安装;

4 出风方向避开人行过道;

5 避开自然条件恶劣的地方;

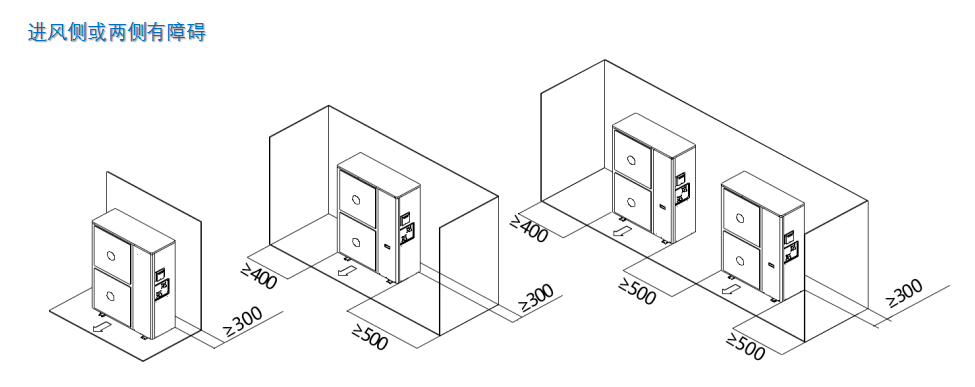

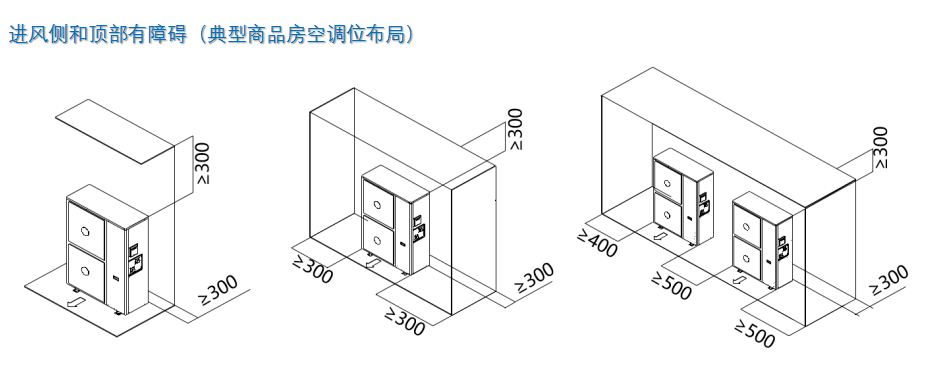

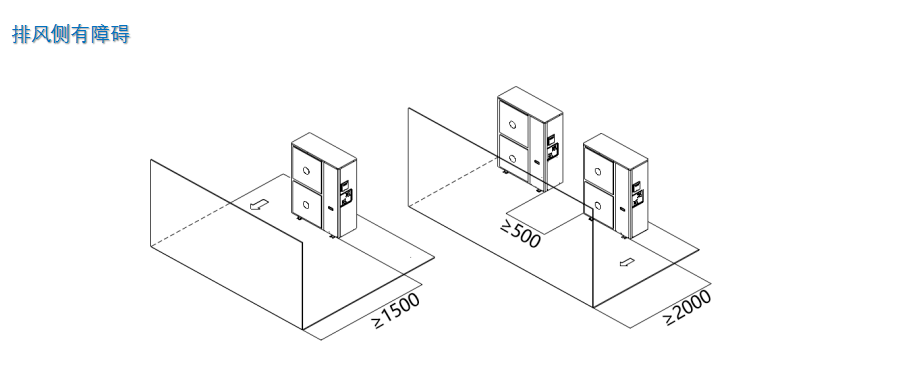

6 满足机组安装距离要求;

7 注意化霜水处理,要做好排水沟等排水措施;

8 注意机组噪音、排风对邻居及周围环境的影响;

9 非挂墙安装时,基础高度大于当地最高积雪和积水厚度。

03

ENTER

安装通用要求

1

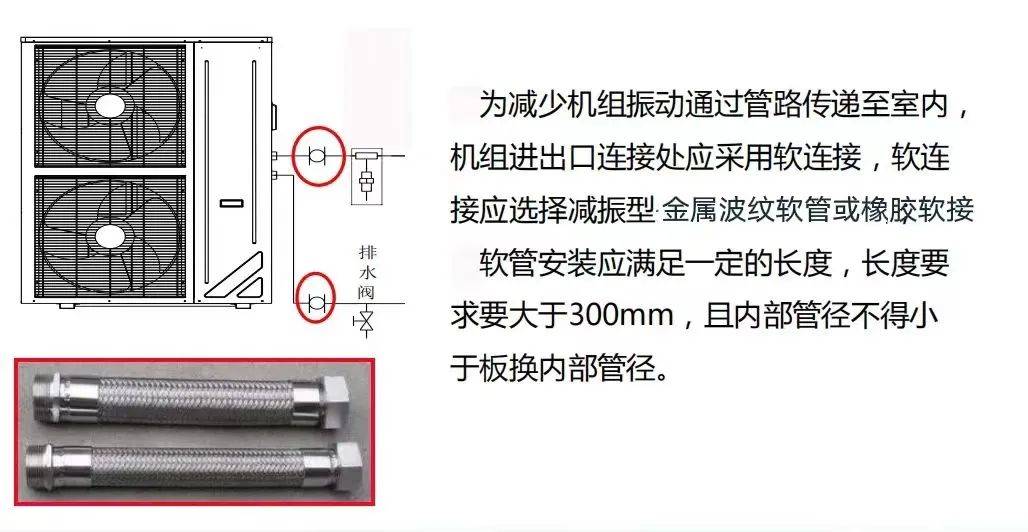

机组减震措施

2

缓冲水箱要求

选型应用

I. 一般系统总水容量为(按主机制冷量6-10L/KW),同时使用台数低时选大值,空调+地暖系统单独使用时必须校核单个系统的水容量;

II. 水系统的水箱总容量=系统总水量-当前系统实际水容量;

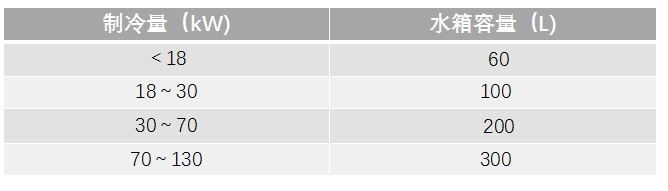

III.空调系统缓冲水箱的估算为按3-5L/KW,详细见下表:

3

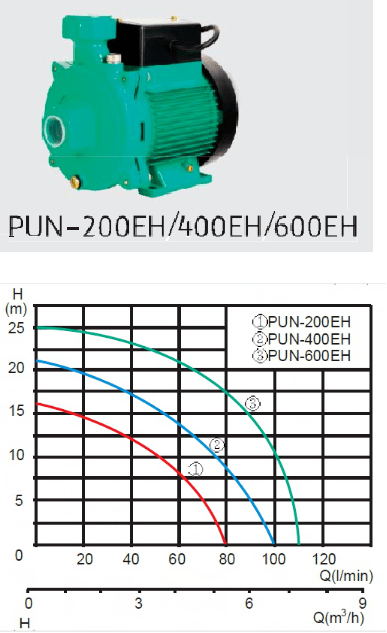

水泵安装要求

水泵安装在设备的进水管也就是系统的回水管上,水泵需要基础牢固并安装减震垫,水泵两端需安装软接防止管道震动,吸入口需安装过滤器保护水泵,在露天安装的水泵需做好防水防冻保护。

4

压差旁通阀安装

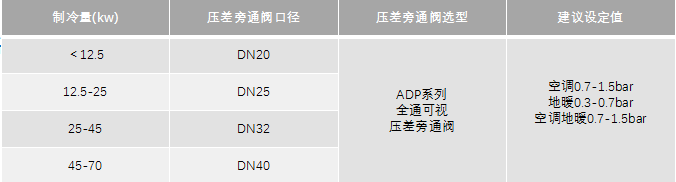

压差旁通阀的安装位置在主供、回水管旁通管上。规格选型如下:

5

膨胀罐安装

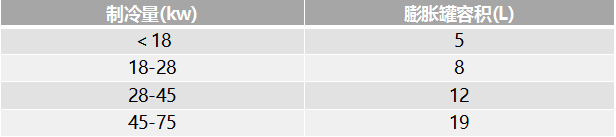

膨胀罐安装在设备的进水管也就是系统的回水管上,一般在水泵的进水端。规格选型如下:

6

水管安装要求

1 机组固定好后,才能安装进出水管道;

2 依据机组的技术参数,选择合适的管径,排除因配件规格不合适导致故障停机;

3 连接管路过程中不要让其他杂物遗留在管道系统中;

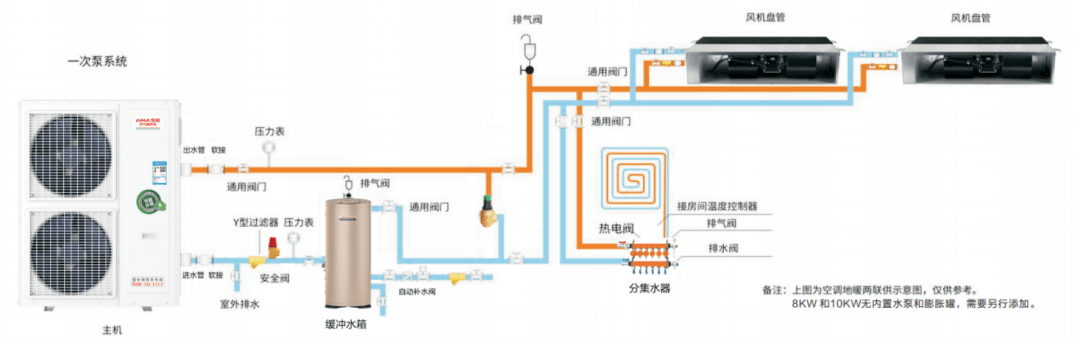

4 按照设计原理图连接管路,并按照国家相关施工标准施工,以确保机组性能的运行稳定性

5 水管安装应横平竖直,管道布置合理,尽量减少弯曲,减少水系统阻力损失;

6 安装完毕后,应清洗管道,确保系统内清洁并进行严密性水压试验。

7 必须用保温绝热材料封包系统所有水管。

7

水系统清洗

1 在水系统管道连接安装完毕后必须清洗水系统,清洗时必须脱 离主机,单独将水系统循环清洗,确保水系统无杂质后才可将水系统与主机进行连接;

2 Y型过滤器是离主机较近的一个附件,且在机组或水泵的进水管处。清洗时可使用高密度过滤器进行多次循环清洗,以去除水系统中的颗粒物等杂质;

3 水系统的杂质过滤掉以后,必须将系统的脏水换掉,换水的次 数视水系统水质的洁净情况而定;

4 清洗干净标准:用干净的水冲洗,直至出水口与进水口的水色 一致,且无可见杂质;

8

水系统保压检漏

1 水系统管路安装连接安装完毕后,须进行水压试验。压力表的精度误差应小于0.01MPa;

2 水系统水压试验时,当工作压力小于等于1.0Mpa时,为1.5倍工作压力,但最低不小于0.6Mpa;当工作压力大于1.0Mpa,为工作压力加0.5Mpa;在试验压力下,稳压1h,其压力降不应大于0.05MPa ,且不渗不漏。

3 保压时水系统需与主机断开,如果与主机一起保压会损坏机组冷水侧的零部件;

4 往水系统中注水时须注意自动排气阀工作情况以及水系统压力情况;

5 保压过程中发现有泄漏的地方,立即修复,并再次循环做此保压试验。

更形象地了解

生能空气源热泵冷暖两联供

标准化安装,

还可看以下视频。

当然想具体了解,

还是咨询我们生能空气源热泵

冷暖两联供专业团队哦。

,时长

04:10
